YDB系列真空热水锅炉（超低氮真空相变热水锅炉）

YDB系列热水机组是河南远大锅炉有限公司和西安交通大学能源与动力学院共同创新研发的低氮预混燃气集成式热水锅炉。该系列锅炉独创“梳型”燃烧器结构，并对燃烧器与锅炉进行高度耦合，再综合利用风冷和水冷技术，使机组氮氧化物排放在全工况下小于30mg。

0.5-20: 蒸发量(t/h)

≥105: 热效率

30mg/m3: 超低氮排放

索取报价清单查看产品专题

咨询技术客服

: 产品简介

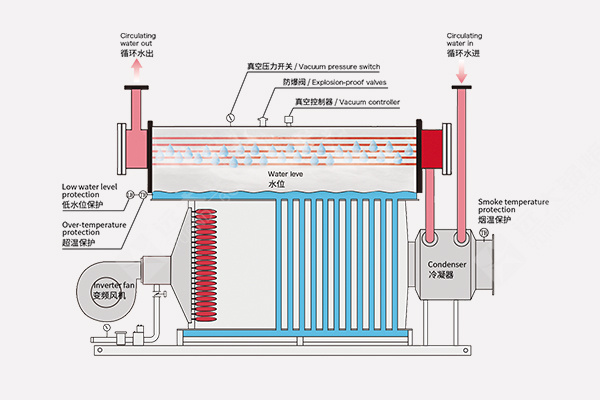

　　YDB真空锅炉具有供采暖热水、卫生热水等多种功能，并可根据用户要求提供多路热水。工作时由燃烧机燃烧产生热量被介质吸收后，部分介质由液态变成气态蒸汽，该蒸汽在内置换热器管外凝结，释放热量，使换热管内的水吸收后温度升高，供应用热用户使用;而蒸汽本身放出热量后重新又凝结成液态，回到介质中重复使用，如此不断循环，实现不断地向外界供应热水。
　　锅炉燃烧室结构采用全膜式壁自然循环水管式单回程结构，出厂时燃烧机、控制柜、冷凝器、阀门仪表等已完成安装和调试，集成为机组形式出厂。独特的水管式单回程结构，水管排列更紧凑，烟气传热系数高，锅炉正常运行水容积只有火管锅炉的三分之一，锅炉升温更快。锅炉采用后预混燃烧技术，风冷和水冷相结合的方式降低火焰温度，实现超低氮排放。

超低氮排放
NOx排放小于30mg，适用于全国排放最严格地区

负压状态运行，无需报检
负压运行，安全可靠，免监检，可放置楼顶、地下室，不结垢，使用寿命长

热效率高
采用空气预热和冷凝换热技术，排烟温度更低，热效率可达109%

低噪音
机组外壳具有消音功能，把锅炉和燃烧器包围在内部，运行噪音更低

控制一体化
锅炉控制和燃烧器控制一体化设计，操作更方便

多重保护功能
负压运行状态检测/控制功能，低水位保护/超温保护功能，一键启停/断电自锁功能

安装调试更简单
出厂前机组已将燃烧器、阀门仪表、冷凝器等安装完毕，节省现场安装工时

国标大厂材质
采用安阳钢铁、天津无缝钢管厂材质，保证质量

产品展示

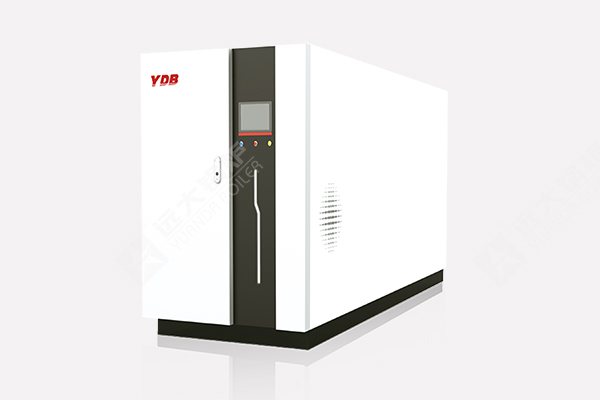

产品图片

产品图片

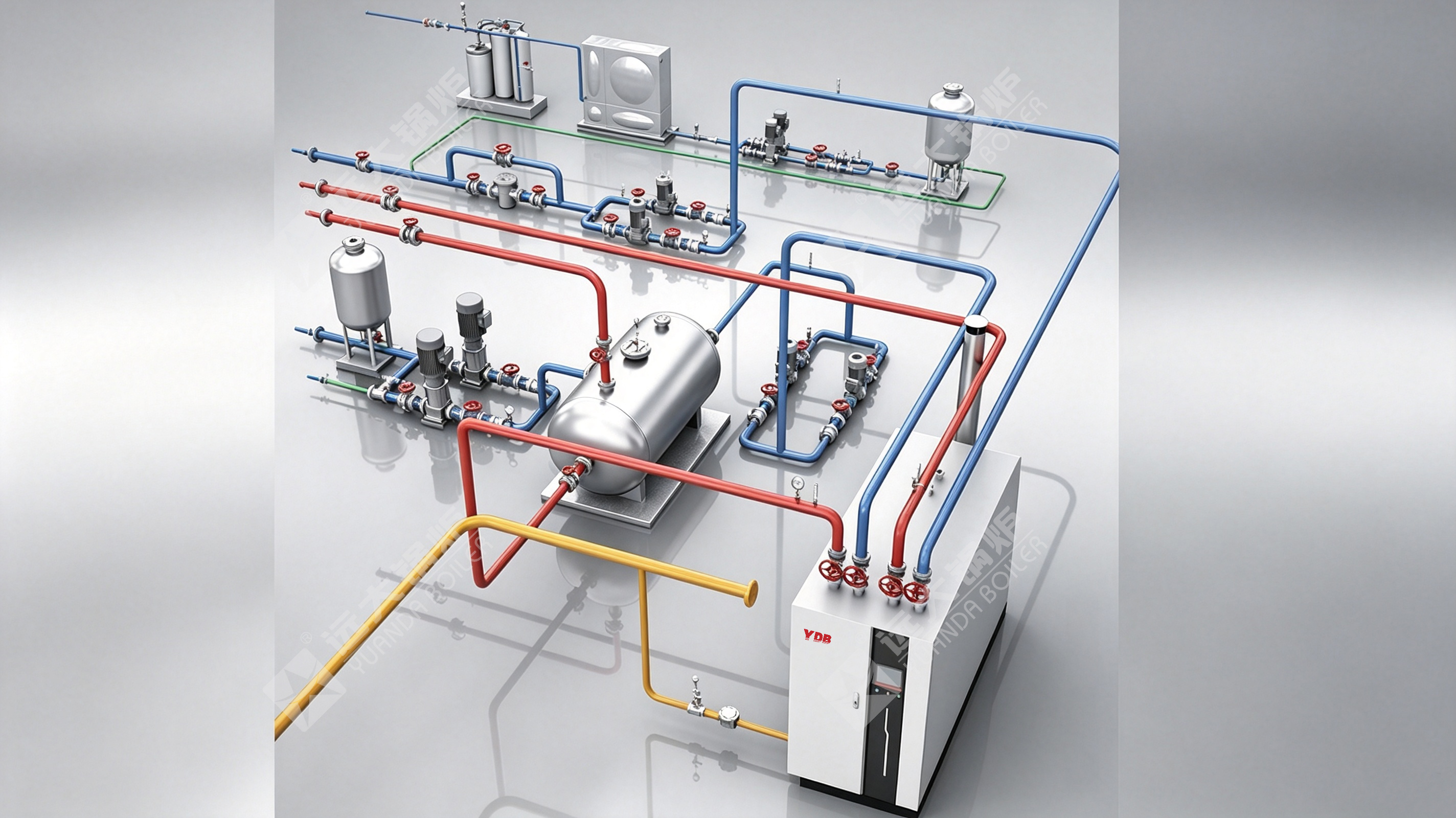

锅炉系统

辅机系统	辅机系统机器组成
燃料制备系统	油罐、日用油箱、燃气调压装置
风烟系统	烟囱
电控系统	普通/PLC控制柜（箱）、PLC控制系统、配电柜（高压柜、低压柜等）、配套二次仪表阀门、电线、电缆
汽、水系统	加药装置、消音器、减温减压装置
燃烧系统	燃烧机、控制箱、配套仪表阀门
水处理系统	全自动软水器、反渗透水处理系统

技术参数

YDB型真空热水锅炉参数
锅炉燃料耗量及成本分析

锅炉型号参数项目		YDB0.35	YDB0.7	YDB1.05	YDB1.4	YDB2.1	YDB2.8	YDB3.5	YDB4.2	YDB5.6	YDB7.0	YDB10.5	YDB14
锅炉型号参数项目		YDB0.35	YDB0.7	YDB1.05	YDB1.4	YDB2.1	YDB2.8	YDB3.5	YDB4.2	YDB5.6	YDB7.0	YDB10.5	YDB14
额定热功率	MW	0.35	0.7	1.05	1.4	2.1	2.8	3.5	4.2	5.6	7	10.5	14
额定热功率	×104Kcal/h	30	60	90	120	180	210	300	360	480	600	900	1200
电源		380V/50HZ
配电功率		2.2	3	4	4	5.5	7.5	11	15	18.5	22	37	55
天然气	耗量	33	67	100	133	200	266	333	401	532	665	998	1330
	压力	5-8	5-10	5-10	5-15	10-20	10-20	15-20	15-20	20-25	20-25	25-30	25-30
	接口	40	50	50	50	65	65	80	80	80	100	125	150
设计热效率	%	>105%
燃烧调节方式		电子比例调节
出水/回水温度	真空	80/60；60/50
	常压	85/60
	微压	95/70
注：1、换热器标准承压1.0mpa；如需1.6mpa、2.0mpa，可定制 2、天然气按地位发热值8600大卡计算 3、机组运行过程中产生冷凝水，建议做好机房排水 4、机组额定排烟温度为：回水温度+（5-10）度； 5、由于技术不断创新改进，技术参数如有变动，恕不另行通知。

各类常见燃料热值、耗费量、成本分析与对比（基于1吨蒸汽锅炉计算）
燃料	燃料密度（kg/m3）或（kg/Nm3）	低位发热量（KJ/kg）或（KJ/Nm3）	锅炉热效率（%）	市场价格（元/吨）	燃料消耗量（kg/h）	燃料费用	综合评价
燃料	燃料密度（kg/m3）或（kg/Nm3）	低位发热量（KJ/kg）或（KJ/Nm3）	锅炉热效率（%）	市场价格（元/吨）	燃料消耗量（kg/h）	燃料费用	综合评价
天然气	0.741	35590	96	3.4	70.1	238	国家普遍推广
轻柴油	850	42875	95	7000	66.1	462	允许使用，属高成本
木屑	130	13101	88	300	180	54	大多省市适用（推荐）
稻壳	120	12689	87	550	200	110	大多省市适用（推荐）
秸秆	80-100 （稻草-玉米）	16697 （玉米秸秆）	90	300	160	48	大多省市适用（推荐）
生物质成型颗粒	750	18392	90	800	160	128	大多省市适用（推荐）
Ⅱ类烟煤	1200	17396	80	600	200	120	35吨/时以上普遍适用
注：当燃料热值及化学成分发生变化时，表中部分参数会发生相应变化。
注：当燃料热值及化学成分发生变化时，表中部分参数会发生相应变化。

最新案例

上海机场采暖用3台2.8MW YDB型燃气真空热水锅炉

上海机场采暖用3台2.8MW YDB型燃气真空热水锅炉

: 项目地址上海

: 购买设备YDB2.8-85/60-YQ

: 应用领域供暖

: 介质分类热水

咨询该项目执行经理

河南郑州供暖企业2台YDB型1.4MW燃气真空热水锅炉

河南郑州供暖企业2台YDB型1.4MW燃气真空热水锅炉

: 项目地址河南郑州

: 购买设备YDB1.4-85/60-YQ

: 应用领域供暖

: 介质分类热水

咨询该项目执行经理

YDB型2台1.4MW燃气真空热水锅炉湖北武汉供热项目

YDB型2台1.4MW燃气真空热水锅炉湖北武汉供热项目

: 项目地址湖北武汉

: 购买设备YDB1.4-60/50-Q*2

: 应用领域供暖

: 介质分类热水

咨询该项目执行经理
