SZL系列燃煤锅炉(双锅筒纵置式链条炉排锅炉)

SZL系列燃煤蒸汽/热水锅炉是我公司技术人员根据国内、外先进技术和经验设计而成的卧式双锅筒纵置式链条炉排水管蒸汽和热水锅炉。该系列产品技术、性能、环保指标均达到国际先进水平,为锅炉行业的主导产品。

1-100
蒸发量(t/h)
>86%
热效率
>8000小时
年运行时间
索取报价清单 查看产品专题
咨询技术客服
产品简介
SZL系列燃煤蒸汽/热水锅炉是我公司技术人员根据国内、外先进技术和经验设计而成的卧式双锅筒纵置式链条炉排水管蒸汽和热水锅炉。该系列产品技术、性能、环保指标均达到国际先进水平,为锅炉行业的主导产品。

锅炉采用快装或组装结构:4~8t/h为快装水管结构,在厂内全部整装后出厂; 10~15t/h由上下二大件组成,上部大件为本体受热面,下部大件为燃烧设备。

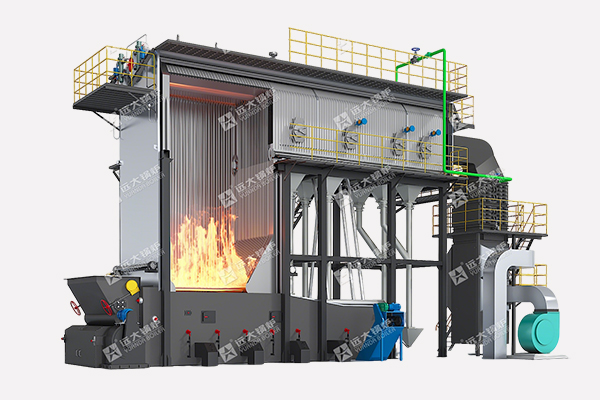

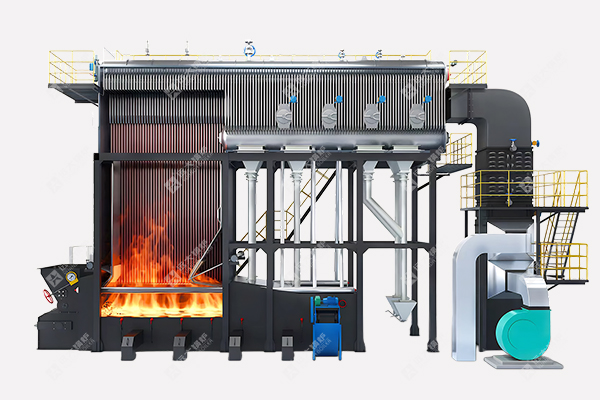

锅炉本体的前端为四周布置的水冷壁上部与锅筒连接下部与集箱连接组成燃烧室,以吸收炉膛辐射热,其后端在上下锅筒之间布置密集的对流管束,燃烧后的高温烟气经过二次回程横向冲刷对流受热面后引至单独布置的省煤器,最后进入除尘器经烟囱排出;20t/h以上组装水管锅炉由前炉膛、后炉膛、对流管束、省煤器及链条炉排组成,并分别装配成整体出厂。
本锅炉吸取快装锅炉的优点, 结构紧凑、锅炉房为单层布置、现场安装方便、周期短、费用低,操作简便等优特点。本系列蒸汽锅炉适用于工业及生活用汽,相应容量的热水炉适用于工业及民用采暖。

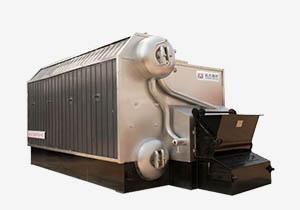

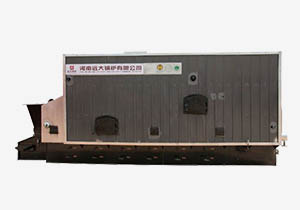

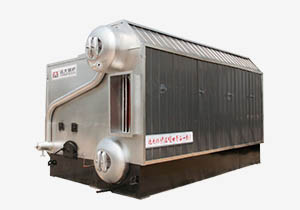

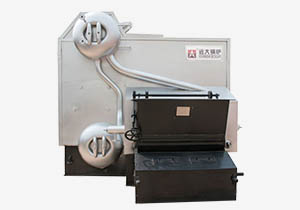

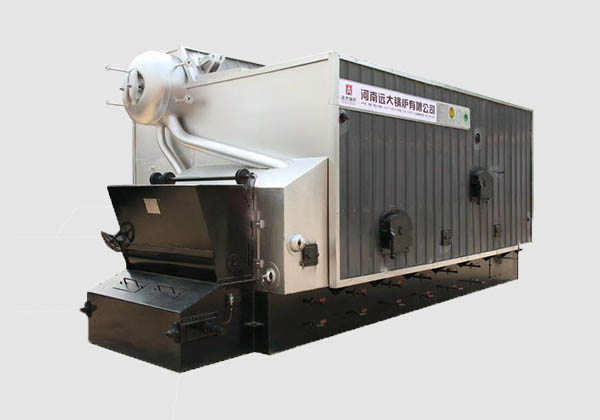

产品展示
辅机配置
辅机系统辅机系统机器组成
化水供水系统软水、除盐水系统、除氧器、给水泵、水箱、加氨装置、加药装置
蒸汽(热水)系统减温减压器、分汽(水)缸
燃料供应系统上煤机、皮带输煤机、破碎机、振动筛电子皮带秤、电磁除铁器、双梨式卸料器、炉前给煤机等
烟风系统鼓风机、引风机、烟囱等
排污(汽)系统取样器、消音器、连排、定排
电控系统普通控制、PLC控制
锅炉房内其它设备循环泵、除污器、换热站等
烟气净化系统脱硫脱硝装置、除尘器等
技术参数
参数项目
锅炉型号
额定蒸发量额定蒸汽压力额定蒸汽温度给水温度锅炉水容积锅炉热效率排烟温度适用燃料燃料消耗量最大件运输尺寸最大件运输重量
T/hMpa%Kg/hmmt
SZL221.2519420/1046.7683.13130.67二类烟煤(Q=17.69MJ/kg)385.85900×2850×346022
SZL445.184.231428076460×3280×346229
SZL668.484.8114212097830×3560×346234
SZL889.485.02149.151563.948870×3670×346240.5
SZL10108.3586.2152.72149.37645×3180×352624
SZL121212.886.56148.72399.79258×3294×352437
SZL151515.286.29149.862568.411010×3300×220024.7
SZL202015.586.8147.44266.916680×6200×842025.98
注:1、可根据各地环保要求,提供专门方案;
2、当燃料热值及化学成分发生变化时,表中部分参数会发生相应变化;
3、由于技术不断创新改进,技术参数如有变动,恕不另行通知。
各类常见燃料热值、耗费量、成本分析与对比(基于1吨蒸汽锅炉计算)
燃料燃料密度(kg/m3)或(kg/Nm3)低位发热量(KJ/kg)或(KJ/Nm3)锅炉热效率(%)市场价格(元/吨)燃料消耗量(kg/h)燃料费用综合评价
Ⅱ类烟煤1200173968060020012035吨/时以上普遍适用
轻柴油8504287595700066.1462允许使用,属高成本
天然气0.74135590963.470.1238国家普遍推广
木屑130131018830018054大多省市适用(推荐)
稻壳1201268987550200110大多省市适用(推荐)
秸秆80-100  (稻草-玉米)16697 (玉米秸秆)9030016048大多省市适用(推荐)
生物质成型颗粒7501839290800160128大多省市适用(推荐)
